（一）功能特點
§ YB系列陶瓷器柱塞泵是液壓驅動雙杠雙作用的容積型泵。
§ 具有運行平穩可靠，輸出壓力高且計量精確，壓力波動小，低噪音，體積小重量輕操作維護方便等特點，使用壽命長等特點。主要用于為各種類型噴霧干燥塔和壓濾機供漿。
§ 也可用于遠距離輸送泥漿，清（污）水，煤漿和其他懸浮物。
§ YB系列液壓陶瓷器柱塞泵現有四大系列近二十種規格，流量范圍0.3立方米每小時到120立方每小時。常壓泵最高壓力可達到2.5兆帕，額定壓力2.0兆帕。高壓泵最高壓力可達到5兆帕額定壓力3.0兆帕。低壓泵1.5兆帕，其流量比同類型泵高10—20%。
§ YB200型泵配用壓濾機，一臺可取代3—4臺老式隔膜泵，地減少的占地面積，又為用戶減少了維修和電能消耗等費用。是用戶技改的首選產品
應用領域
§環保行業
廢水處理環節；
壓濾機供漿；
加藥環節，可替代計量泵使用；
遠距離運輸，包括泥漿，清（污）水，煤漿或其他懸浮物。
§ 陶瓷器行業：
噴霧干燥塔和壓濾機供漿。
遠距離輸送漿料。
§ 其他行業的液體升壓，遠程運輸，及計量。
１．安裝：
將泵放在基礎上，校正水平固定即可?；A高出地面不低于10cm，且四周應設置排水溝。
２．泵的使用
（一）啟動前的準備工作
1 檢查各部件的緊固情況。
2檢查油箱油位，油位高度以油箱上油窗刻線為準，夏天用N46號，冬天用N32號液壓油。高壓泵及140以上泵應用同型號的抗磨液壓油。
3檢查壓力表量程，液壓站壓力表0-16MPa,空氣罐壓力表量程應為0-6MPa。
（二）啟動
1 打開冷卻水。
2 合上電源開關，點動啟動按鈕，檢查電機轉向確保為順時針，切不可反轉。檢查無誤后，再啟動電機和油泵。
（三）操作調節
§ 1 調節溢流閥可以調節油壓，即可調節泥漿壓力，調節好的溢流閥應背 上鎖緊螺母，以后每次開停機不用調節溢流閥。
說明：對定量泵應低負荷啟動，如兩臺交替使用，可以先停后啟動，不用調節溢流閥。
§ 2 調節劃架調節板上兩個撞輪的位置，可調節柱塞沖程。
§ 3 當柱塞20和密封環19磨損出現漏漿時，適當調緊壓環18，直到不漏漿為止，當壓環至填料箱接觸仍漏漿時，可在密封環上端加墊片。
為保證密封環與柱塞同心，壓環上端面力求與填料箱10上端面平行，不平度不得大于0.5mm.
§ 4 變量泵與壓濾機配用時的調節：操作方法同操作調節1.出廠時該泵送漿壓力調定2.0MPa，如所需漿壓低于2.0 2.0MPa，反時針調節溢流閥，使柱塞運行變慢而改變送漿壓力以達到所需值。
§ （四）停機
§ 1 按停止按鈕，泵即停。
§ 2 停冷卻水。
§ 3 用清水沖洗閥箱。
維修和易損件更換
（一）為保證泵的正常運行，應該注意下列事項。
１．選用潔凈優質的液壓油，一般一個月過濾一次，三個月更換一次，變質后及時更換。油泵不能在無油條件下空轉。
２．泵體必須在冷卻水打開的狀態下運行。以防瓷質柱塞急冷急熱而炸裂以及橡膠密封環受熱老化而損壞。
３．密封環不應壓得過緊，以不漏漿為宜。
４．氣溫較低時，停泵后應將泵中泥漿抽盡，并排盡冷卻器中的冷卻水，以防凍裂。
5油壓系統和泥漿管路中耐壓部分的密封件磨損后應及時更換。
6 應是柱塞沖程盡量長，以活塞不撞擊油缸端蓋，換向敏捷為宜。
7當空氣罐的壓力表壓力值波動大于0.2MPa時，需停泵。排盡空氣罐中泥漿，補進空氣，必要時卸下空氣罐上的壓力表后，從上部端口沖洗空氣罐。
8 定期（一周左右）檢查和沖洗閥箱。
9囊式儲能管每半年充氮氣或氬氣一次。充氣壓力3.0MPa為宜。
（二）易損件更換方法：
1 密封環
卸掉壓環螺絲，操縱溢流閥逐漸提高系統油壓。推動活塞，利用泥漿壓力把密封環頂松動，將柱塞提起后停泵，卸去柱塞桿與柱塞連接的螺釘，將密封件拆下，細心將柱塞放入泵體33內，用銅箔圍在柱塞上端，把密封環裝上，逐一緊固上述螺釘。
§ 2柱塞
方法同上，待柱塞提高到較高位置時停泵，卸掉活塞桿與柱塞的連接螺釘。然后將柱塞和填料箱一起拔出換上新柱塞后逐一緊固上述螺絲。

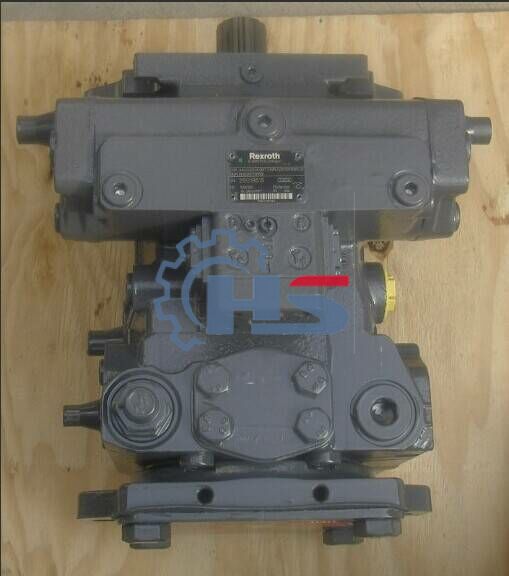

§ 3油泵
卸下油箱蓋螺絲，緩慢吊起油箱蓋。吊起時注意防止損壞過濾器和連接油管，拆掉油泵上的吸，排油管。然后拆掉固定油泵的螺釘。即可拆下油泵。
§ 注意：
① 沖洗閥箱和更換其中零件時，不要將緊定桿22頂的太緊，不漏漿即可。
②拆裝右油缸撞銷時，應注意撞銷必須避開油缸下進油口，否則無法完成補油。
③油箱部分要保持清潔，不能用水沖洗箱蓋和集成塊。
④液壓油要保持清潔，定期查看液壓油質量。
⑤調整好溢流閥壓力后，盡量減少調整溢流閥，否則易出現故障。
⑥出現不正常聲音，應立即關機，檢查故障源，及時排除。
安裝基礎圖（尺寸見下表）
柱塞泵安裝尺寸表
安裝尺寸
